Konfigurasi VLAN dengan Cisco Packet Tracer

Sebelum konfigurasi, kita pasti belum tahu apa itu vlan ? Jadi Virrtual Local Area Network atau yang sering kita kenal dengan nama VLAN adalah metode untuk menciptakana jaringan-jaringan dalam jaringan yang secara lokal tersusun sendiri-sendiri. VLAN sendiri berada dalam jaringan LAN, sehingga dalam suatu jaringan (LAN) bisa terdapat satu atau lebih VLAN. Dengan demikian kita dapat menyimpulkan bahwa dalam suatu jarimham, kita dapat membuat lagi satu atau lebih jaringan (jaringan dalam jaringan). Dengan menngunakan VLAN kita dapat mengelompokan user atau Group pada Switch, misal VLAN 10 untuk Guru, dan VLAN 20 untuk Kelas, dan VLAN 30 untuk Tata Usaha.

oke sepertinya terlalu lama basa basi, langsung saja kita ke konfigurasi VLAN nya,

  1.       Buat topologi seperti berikut

Keterangan :

Perangkat	Interface	IP Address	Vlan
PC0	FastEthertnet 0/1	10.10.10.1/24	VLAN 10
PC1	FastEthertnet 0/2	10.10.10.2/24	VLAN 10
PC2	FastEthertnet 0/3	20.20.20.1/24	VLAN 20
PC3	FastEthertnet 0/4	20.20.20.2/24	VLAN 20
PC4	FastEthertnet 0/5	10.10.10.3/24	VLAN 10
PC5	FastEthertnet 0/6	10.10.10.4/24	VLAN 10
PC6	FastEthertnet 0/7	20.20.20.3/24	VLAN 20
PC7	FastEthertnet 0/8	20.20.20.4/24	VLAN 20

  2.       Buat VLAN 10 dengan nama ungu dan VLAN 20 dengan nama hijau. Nama silahkan di sesuaikan.

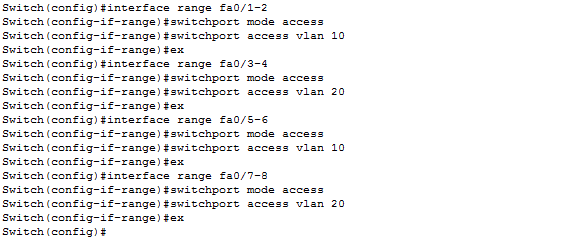

  3.       Terapkan VLAN pada masing masing interface di setiap PC sesuai dengan keterangan di atas

  4.       Lakukan pengecekan pada switch dengan perintah

Switch (config)#do sh vlan

Pastikan masing masing PC telah berada pada VLAN masing masing.

  5.       Masukan alamat IP pada PC0-PC7 Seperti pada tabel keterangan di atas.

Contoh :



  6.       Lakukan pengetesan dengan sesama Vlan. (VLAN 10 dengan VLAN 10, VLAN 20 dengan VLAN 20)

Ping antara PC0 Dengan alamat PC1. Pastikan PC0 mendapat Reply dari PC1

Sebagai Latihan : sudah saya sediakan topologi nya, silahkan download saja :

Download File .pkt dan panduan

Terimakasih atas kunjungan anda, bila terdapat kesalahan dalam penulisan, mohon untuk di koreksi, dan bila ada yang belum jelas, silahkan tanya di kolom komentar.
